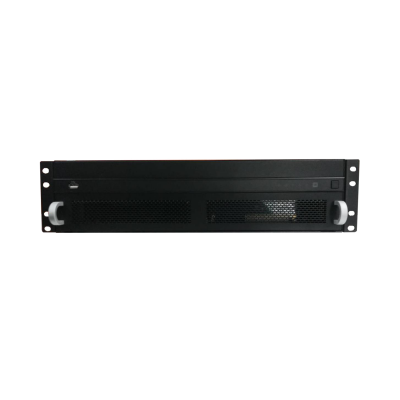

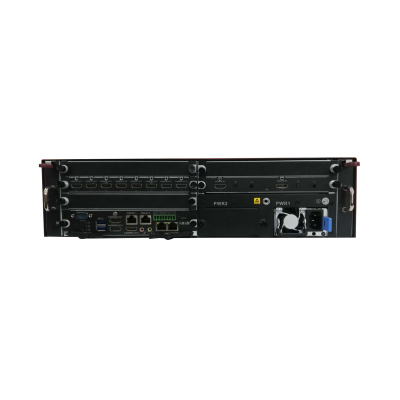

DSCON3000-M

Мультиэкранный контроллер

> 19” стандартный промышленный блок 2.5U ATCA
> Высокоскоростная пассивная конструкция задней панели, надежная и устойчивая.
> Простая и гибкая конфигурация с подключаемым модулем платы.
> 4 слота для сервисных карт, каждый Слоты поддерживает различные сервисные карты.
> Поддерживает максимум 32 экрана совмещения.
> Обеспечивает решение с низкой задержкой менее 50 мс, и отличные характеристики синхронизации.
> Дополнительная резервная мощность и интеллектуальный вентилятор с регулируемой температурой.
> Основной чип управления Intel X86 внутри, возможность сверх высокоскоростной обработки данных и хорошая расширяемость.
> Шина PCI-E, высокая пропускная способность системы.
> Поддерживает аналоговый / цифровой вход видеосигнала и матричный выход.
> Поддерживает сбор локального сигнала 4K через интерфейс HDMI для достижения высокой четкости отображения.
> Поддерживает виртуальный светодиод, который позволяет настраивать цвет фона, прозрачность, тип и цвет шрифта и т.д.
> 2 гигабитных сетевых порта RJ-45 для контроля матрицы, предварительного просмотра.
> Удаленная перезагрузка / обновление / настройка по умолчанию и другие операции.


  • Спецификации
  • Аксессуары
  • Загрузить
  • Модель

    Модель

    DSCON3000-M

    Системные параметры

    Центральный процессор

    Микропроцессор Intel X86 Braswell

    Операционная система

    Встроенная ОС LINUX

    Шина

    PCI-E

    Слоты

    5 (1 слот основной платы управления, 4 платы видео и аудио функций)

    Системный блок

    Модуль питания (резервное питание дополнительно), основная плата управления, PCI-E шина задней панели, интеллектуальный терморегулируемый вентилятор

    Плата входа видеосигнала

    Макс. 4

    Плата выхода видеосигнала

    Макс. 4

    Вход видеосигнала

    VI0201UH-DC3000(HDMI)

    Интерфейс

    2кн HDMI1.4 поддерживает HDCP

    Возможности доступа

    2кн@4K, обратная совместимость

    VI0801HH-DC3000(HDMI)

    Интерфейс

    8кн HDMI1.4 поддерживает HDCP и I-SYSTEM

    Возможности доступа

    8кн@1080P, поддерживает разрешение: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA

    VI0401HD-DC3000 (DVI-I)

    Интерфейс

    4кн DVI-I (поддерживает VGA/HDMI1.3 с преобразователем)

    Возможности доступа

    4кн@1080P, поддерживает разрешение: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA

    VI0401HS-DC3000(3G-SDI)

    Интерфейс

    4кн BNC

    Формат сигнала

    3G-SDI, 2,97Гбит/с

    Возможности доступа

    4кн@1080P, обратная совместимость

    VI3201FB-DC3000 (CVBS)

    Интерфейс

    2кн DVI-D, 2 BNC Интерфейсные многожильные линии, которые составляют 16 в 1

    Формат сигнала

    PAL

    Возможности доступа

    32кн@960H или D1

    Выход видеосигнала (без декодирования)

    VO0801HH-DC3000 (HDMI)

    Интерфейс

    8кн HDMI1.3

    Разделение

    Макс. 32 слоя

    VO0401HS-DC3000(3G-SDI)

    Интерфейс

    4кн BNC

    Разделение

    Макс. 32 слоя

    Видеостена

    Объединение видеостены

    Объединение

    Поддерживает объединение видеостены (макс. 32 LCD устройств отображения)

    Видеостена

    Поддерживает объединение/масштабирование/слияние/смещение/наложение

    Источник входа

    HDMI, DVI-I, CVBS, 3G-SDI

    Порт выхода

    HDMI, 3G-SDI

    Режим управления

    ПК клиент/локальный графический интерфейс/iPad

    Сеть

    Интерфейс

    2 порта RJ-45 (10/100/1000M)

    Последовательный порт

    3 порта RS232 (RJ45), для консоли и управления

    1 порт RS485

    USB

    1 USB2.0, 2 USB3.0

    Условия окружающей среды

    Питание

    115В~230В, 47Гц~63Гц (резервное питание - опционально)

    Потребляемая мощность

    90Вт (минимальная система)/360Вт (полная конфигурация)

    Условия эксплуатации

    -10°C ~+55°C / относительная влажность 10~90% / 86~106 кПа

    Размеры

    2.5U, 482,6 × 436,8 × 111,9 мм (Ш*Г*В)

    Вес

    ≤15кг (полная конфигурация)
